دیمپل شیت امروز به یکی از ابزارهای کلیدی در مهندسی عمران و محوطهسازی تبدیل شده است؛ راهکاری ساده اما مؤثر برای مدیریت رطوبت، کاهش فشار زیرسطحی و محافظت از لایههای عایق. در این مقاله بهصورت کاربردی و فنی بررسی میکنیم که دیمپل شیت چیست، چگونه کار میکند، و در چه شرایطی بهعنوان یک راهحل مقرونبهصرفه و پایدار به کار گرفته میشود. خواننده در ادامه با ساختار، مکانیزم عملکرد و مثالهای افقی و عمودی کاربرد آن آشنا خواهد شد.
دیمپل شیت چیست؟

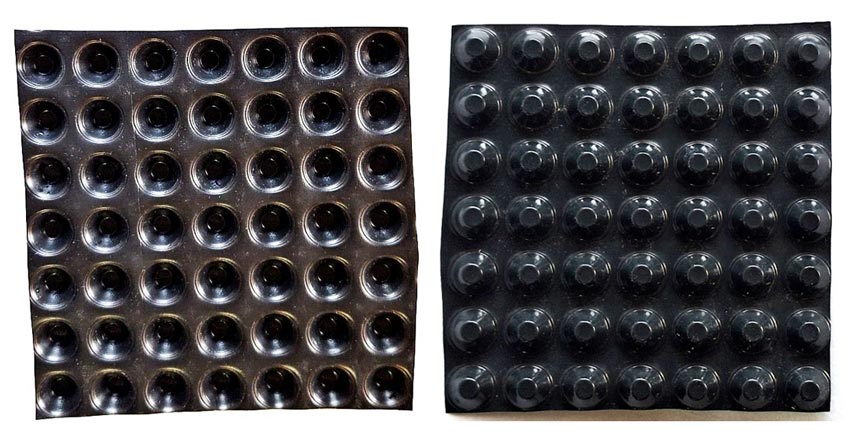

دیمپل شیت یک لایه پلاستیکی یا پلیمری قالبگیریشده است که سطح آن از برجستگیهای منظم (بهصورت گنبدچه یا شانه تخممرغی) پوشیده شده؛ این برجستگیها یا دیمپلها فضای اختصاصی بین سطح سازه و خاک یا بستر پوششی ایجاد میکنند. هدف اصلی دیمپل شیت ایجاد مسیرهای کنترلشده برای جریان آب و تهویه زیرسطحی است، بهطوریکه از تجمع رطوبت در تماس مستقیم با عایقها یا سازه جلوگیری شود.
از نظر ساختاری، دیمپل شیت معمولاً از مواد مقاومی مانند HDPE ساخته میشود و در یک طرف ممکن است با ژئوتکستایل یا لایه فیلتری ترکیب شود تا ورود ذرات ریز خاک به منافذ جلوگیری شود؛ این ترکیب باعث میشود همزمان تخلیه آب و فیلتراسیون انجام شود.
لازم است تأکید شود که دیمپل شیت با سایر مصالح ژئوسنتتیکی مثل ژئوگرید یا ژئوتکستایل فرق اساسی دارد: ژئوتکستایل عمدتاً نقش جداسازی، فیلتراسیون یا محافظت را دارد، ژئوگرید برای تقویت خاک و توزیع بار کاربرد دارد، اما دیمپل شیت عمدتاً برای ایجاد فضای تخلیه و محافظت مکانیکی از لایه عایق طراحی شده است. بهعبارت سادهتر، اگر بخواهید آب را هدایت و جمعآوری کنید و همزمان از آسیب مکانیکی به عایق جلوگیری شود، پاسخ معمولاً دیمپل شیت است.
مکانیزم عملکرد دیمپل شیت
دیمپل شیت عملکردی ترکیبی بین فاصلهگذاری مکانیکی و هدایت هیدرولیکی دارد. برجستگیها یک حفره پیوسته زیرسطحی ایجاد میکنند که تحت فشار هیدرواستاتیک عملکننده در خاک یا آب زیرزمینی، مسیر کممقاومتی برای حرکت آب به سمت خروجیها فراهم میآورد. با نصب صحیح و اتصال به کانال یا لوله تخلیه، حجم زیادی از آب که در تماس مستقیم با سازه یا عایق تجمع مییابد، بهصورت کنترلشده هدایت و خارج میشود؛ در نتیجه فشار جانبی و نفوذ آب به لایههای حساس کاهش پیدا میکند.
همچنین فضای تهویهای بین دیمپلها اجازه میدهد رطوبت تبخیری سریعتر خارج شود و از ایجاد شرایط قارچی یا بلندمدتِ اشباع جلوگیری میگردد. دیمپل شیت در کاربردهای افقی و عمودی هرکدام نقش ویژهای ایفا میکند: در حالت افقی (مثلاً بامسبز یا بستر کف پارکینگ) دیمپل شیت بهعنوان لایه زهکشی عمل میکند و آب مازاد را از زیر سطح پوششی جمعآوری میکند؛ در این سناریو معمولاً یک ژئوتکستایل فیلتر بالای دیمپل و لولههای خروجی در کنارهها وجود دارد.
در حالت عمودی (مثلاً دیوار زیرزمین یا دیواره تونل) دیمپل شیت یک فضای تخلیه قائم ایجاد میکند که از فشار هیدرواستاتیک پشت دیوار میکاهد و از آسیبی که رطوبت میتواند به عایق یا پوشش دیوار وارد کند جلوگیری مینماید. مثال عملی: در یک زیرزمین مسکونی، نصب دیمپل شیت عمودی پشت دیوار بتنی همراه با لوله کفشور میتواند از نفوذ رطوبت جلوگیری کند؛ در پروژه بامسبز، همان لایه دیمپل بهعنوان مخزن کنترل و مسیر تخلیه آب عمل میکند تا گیاهان نیز شرایط رطوبتی مطلوبتری داشته باشند.
کاربردهای اصلی در پروژههای عمرانی و محوطهسازی
دیمپل شیت ها در پروژه های عمرانیو محوطه سازی کاربرد مهمی دارند که در ادامه به شرح آن ها می پردازیم.

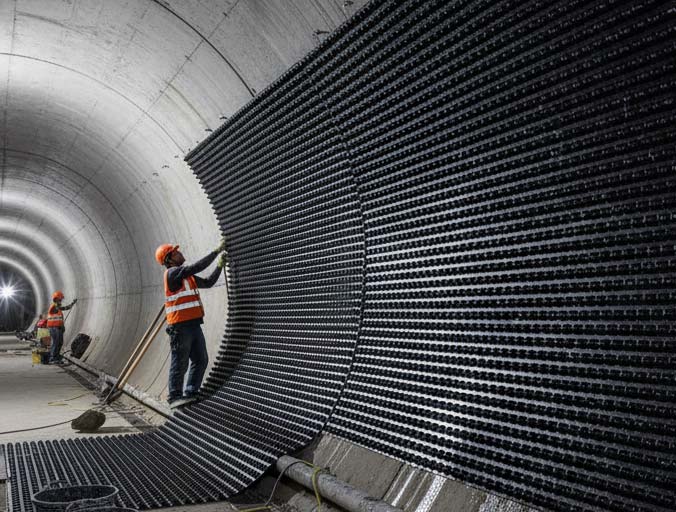

دیوارهای زیرزمین، فونداسیون و تونلها
در سازههای زیرزمینی، یکی از مسائل دائمی مقابله با فشار هیدرواستاتیک و نفوذ رطوبت است. در این موارد دیمپل شیت با ایجاد یک لایه تهویه و مسیرهای هدایت آب در پشت دیواره بتنی یا سطح فونداسیون، آب را به سمت کانالها یا لولههای زهکش هدایت میکند و از تماس مستقیم رطوبت با عایقهای رطوبتی جلوگیری مینماید. اگر میخواهیم کوتاه پاسخ دهیم که دیمپل شیت چیست در این زمینه، باید گفت وسیلهای برای جداسازی، تهویه و زهکشی پشت دیوار است که فشار جانبی را کاهش میدهد و عمر عایق را بالا میبرد.
بامسبز، پشتبام و محوطه سبز
در پروژههای سبز شهری، دیمپل شیت بهعنوان لایه زهکش زیرین شناخته میشود؛ وظیفهاش جمعآوری آب اضافه و تخلیه کنترلشده آن است، ضمن اینکه فضای کافی برای رشد ریشه و عبور هوا فراهم میآورد. کاربرد دیمپل شیت در بامسبز این است که هم از اشباع خاک جلوگیری کند و هم بار اضافی ناشی از آب ایستاده را کاهش دهد. با این کار گیاهان شرایط بهتری برای رشد خواهند داشت و لایه عایق پشت بام محافظت میشود.
راهها، شیبها و زیرسازی با سطح آب زیرزمینی بالا یا بار ترافیکی
در زیرسازی راهها و سطوح سنگینبار، دیمپل شیت میتواند بهعنوان یک لایه زهکشی بین بستر خاک و لایه روسازی عمل کند تا فشار ناشی از آب ذخیرهشده در خاک کاهش یابد و عمر سازه افزایش پیدا کند. در شیبها و ترانشهها، کاربرد دیمپل شیت موجب کنترل جریانهای زیرسطحی و کاهش ریسک لغزش میشود.
موارد ویژه برای بازار ایران
در ایران، مواردی که باید مدنظر قرار گیرد شامل سطح آبهای زیرزمینی محلی، خاکهای رسی با قابلیت تورم، و نوسان فصلی بارشها است. کاربرد دیمپل شیت در پروژههای کشاورزی محافظتی، تونلهای شهری، پارکینگهای طبقاتی با تراکم بالا و بامهای سبز شهری پرفایده است. همچنین در مناطق با رسوبات ریز و جاری شدن سیلابهای کوچک، استفاده ترکیبی دیمپل شیت با لایههای فیلتر و لولهکشی دقیق، عملکرد را بهطور قابلتوجهی بهبود میبخشد.
مزایای کلیدی استفاده از دیمپل شیت
- نصب سریعتر و سادهتر نسبت به روشهای سنتی (مثل سنگریزهگذاری یا ایجاد کانالهای سنگی).
- کاهش حجم مصالح فیزیکی (سنگ و شفته) و در نتیجه کاهش هزینه حملونقل و اجرا.
- دوام بالا در مقابل فشار فشاری و مواد شیمیایی متداول در خاک (در صورت انتخاب مواد با کیفیت مثل HDPE).
- مقاومت در برابر رشد ریشه در صورت استفاده از پوششهای مناسب یا ترکیب با ژئوتکستایل فیلتر.
- بهبود پایداری زیستمحیطی: کاهش استفاده از مصالح معدنی و امکان بازیافت در برخی نمونهها، کاهش آبمصرفِ مدیریتشده در بامسبزها و کاهش خطر فرسایش.
تعیینکنندههای موفقیت
موفقیت یک سازوکار بر پایه دیمپل شیت وابسته است به: کیفیت متریال، اجرای دقیق مفاصل و همپوشانی رولها، طراحی مسیر خروجی آب، و سازگاری با سیستمهای فیلتراسیون (ژئوتکستایل). انتخاب نوع و ارتفاع دیمپل با توجه به بار و نوع پروژه بسیار مهم است؛ بهعنوان مثال برای پارکینگ روگذر یا بار ترافیکی بالا از دیمپل با مقاومت فشاری بیشتر استفاده میشود.
کاربرد دیمپل شیت در پروژههای مختلف بسته به این تعیینکنندهها متفاوت خواهد بود. یعنی صرف داشتن دیمپل شیت کافی نیست، بایستی مشخصات طراحی و اجرا همراستا باشد.
نکات طراحی و انتخاب
- بررسی بارهای عمودی و جانبی: تعیین ارتفاع برجستگی و فاصله مرکز تا مرکز دیمپلها.
- ترکیب با ژئوتکستایل مناسب برای جلوگیری از انسداد مسیرها توسط ذرات.
- تعیین مسیر خروجی و ظرفیت لوله/کانال تخلیه با توجه به نرخ نفوذ یا بارش طراحی.
- توجه به عمر مفید: انتخاب مواد با مقاومت UV و پایداری طولانیمدت اگر در معرض نور یا شرایط سخت قرار دارد.
چالشها، ملاحظات و نکات اجرایی
چالشها، ملاحظات و نکات اجرایی استفاده از دیمپل شیت چه هستند؟
شرایط خاص خاک و آب در ایران
خاکهای رسی با خاصیت تورم، سطح آب زیرزمینی نوسانکننده، و وجود رسوبات ریز میتواند عملکرد دیمپل شیت را تحتتأثیر قرار دهد. در مناطقی با آبهای شور یا خاکهای سولفاتی حتماً باید مقاومت شیمیایی ماده بررسی شود. بنابراین پیش از اجرا، شناسایی ژئوتکنیکی محل و بررسی دادههای هیدرولوژیک محلی ضروری است.
نکات نصب حیاتی
- صاف بودن بستر: سطح زیرین باید از سنگهای تیز و برآمدگیها پاک شود تا آسیب مکانیکی به دیمپل وارد نشود.
- همپوشانی رولها: حداقل همپوشانی توصیهشده طبق استاندارد سازنده رعایت شود و درزها با نوار یا اتصالات مخصوص مهروموم شوند.
- محل خروجی آب: تعیین زودهنگام و اجرای مسیر تخلیه (لولهها/چاهها) قبل از پوشش نهایی بسیار مهم است.
- ترکیب با فیلتر: استفاده صحیح از ژئوتکستایل روی دیمپل شیت از انسداد جلوگیری میکند؛ انتخاب نوع ژئوتکستایل (نفوذپذیری و استحکام) باید مطابق با نوع خاک انجام شود.
محدودیتها و مواردی که دیمپل شیت تنها کافی نیست
- در مواردی که بار ترافیکی بسیار سنگین یا فشار هیدرواستاتیکی گسترده وجود دارد، تنها استفاده از دیمپل شیت بدون تقویت ساختاری یا سیستمهای تکمیلی (مثل دیوارههای زهکش، لولههای افزایشدهنده ظرفیت یا لایههای سنگی کنترل) ممکن است ناکافی باشد.
- در خاکهای خیلی ریز و روان که امکان نفوذ سریع گل و لای وجود دارد، لازم است سیستم تصفیه یا پیشفیلتر قویتری طراحی شود.
- در پروژههایی که به محافظت حرارتی یا عایقبندی حرارتی نیاز دارند، دیمپل شیت باید همراه با لایههای عایق دیگر و طراحی دقیق قرار گیرد تا همزمان رطوبت و انتقال حرارت مدیریت شود
معیارهای کلیدی برای انتخاب دیمپل شیت برای شرایط ایران
ارتفاع و شکل برجستگیها (دیمپل): ارتفاع دیمپل تعیینکننده ظرفیت زهکشی و فضای تهویه زیرسطحی است. برای پروژههای با بار سبک یا بامسبز ارتفاعهای کوچک کفایت میکند، اما در پارکینگها یا محلهایی با بار ترافیکی بالا و انتظار فشار جانبی بیشتر، انتخاب دیمپل با ارتفاع بیشتر و سختی جانبی بالاتر منطقیتر است. شکل و فواصل بین دیمپلها نیز روی مقاومت فشاری و قابلیت هدایت آب تأثیر میگذارد.
مقاومت فشاری و استحکام مکانیکی: مقاومت فشاری (compressive strength) و رفتار در برابر خزش در بلندمدت از مهمترین معیارهاست؛ مخصوصاً در پروژههایی که روی آن بار ثقلی یا ماشینرو قرار میگیرد. برای کاربردهای راهسازی و پارکینگ از نمونههایی با مشخصات فشاری بالاتر استفاده کنید.
جنس پلیمر و پایداری شیمیایی: HDPE معمولاً انتخاب مرسوم است بهخاطر مقاومت شیمیایی، پایداری UV و دوام طولانی؛ اما در شرایط خاص (برای مثال تماس با آبهای شور یا خاکهای سولفاتی) باید ماده و تثبیتکنندههای آن را کنترل کنید. مقاومت در برابر رشد ریشه، مواد نفتی و اسیدی/قلیایی خاک را حتماً بررسی کنید.
پهنای رول، طول و سهولت نصب: پهنای رول و طول تأثیر مستقیم در سرعت اجرا و تعداد درزها دارند؛ رولهای پهنتر زمان نصب را کاهش میدهند اما در حملونقل و جابجایی محدودیت ایجاد میکنند. انتخاب مناسب با توجه به کارگاه، دسترسی و اقتصاد تهیه شود.
وجود یا عدم وجود لایه ژئوتکستایل یکپارچه: ترکیب دیمپل شیت با ژئوتکستایل فیلتر بر عملکرد جلوگیری از انسداد (clogging) تأثیر میگذارد. در خاکهای ریزدانه یا سیلتی توصیه میشود دیمپل شیت همراه ژئوتکستایل با نفوذپذیری مناسب استفاده گردد.
طراحی تخلیه آب
طراحی تخلیه زیرسطحی با دیمپل شیت معمولاً شامل سه گام است: ۱) برآورد بار آبی که باید منتقل شود (آب بارش یا نفوذ آب زیرسطحی)، ۲) تعیین مسیر و ظرفیت دیمپل شیت و کانالهای جمعآوری، و ۳) انتخاب قطر و شیب لوله تخلیه خروجی.
نکات طراحی عملیاتی
- مساحت مؤثر که هر نوار از دیمپل شیت زهکشی میکند را مشخص کنید و بر پایه آن، فواصل نازلها/خروجیها را تعیین کنید.
- شیب ملایم در کانالهای جمعآوری و عدم وجود نقاط ایستایی را تضمین کنید.
- در پروژههای زیرزمینی، مسیر لوله کفشور باید به گونهای طراحی شود که آب از انتها بهسمت خروجی جریان یابد؛ استفاده از اتصالات تست و دریچههای بازدید برای اطمینان از عدم انسداد ضروری است.
- همیشه دستِ کم یک ضریب ایمنی برای انسداد (clogging potential) در نظر بگیرید و در صورت خاکهای ریزدانه یا رسوبزا، از ژئوتکستایلهای با نفوذپذیری کنترلشده و سیستمهای پیشفیلتر بهره ببرید.
پیشنهادات اجرایی ویژه برای پروژههای ایرانی
بامسبز و پشتبامها
- از دیمپل شیت همراه با ژئوتکستایل برای جلوگیری از ورود ذرات به کانالها استفاده کنید.
- طراحی بامسبز در مناطق شهری ایران باید بار مرده آب را در فصول بارندگی در نظر گیرد؛ دیمپل شیت میتواند به عنوان مخزن موقت و مسیر زهکشی عمل کند و در مدیریت ذخیره آب برای گیاهان نقش ایفا کند.
زیرزمین و دیوارهای حایل
- نصب عمودی دیمپل شیت پشت دیواره بتنی + اتصال به لوله کفشور؛ قبل از پرکردن با خاک، تمامی درزها و اتصالات را با نوار و سیل مناسب آببندی کنید.
- در مناطقی با سطح آب زیرزمینی بالا، طراحی باید ترکیبی از پمپهای کفشور و سیستم زهکشی دیمپل باشد.
محوطهسازی و پارکینگها
- در پارکینگهای روگذر از نمونههای با مقاومت فشاری بالاتر استفاده کنید؛ در مسیرهایی که احتمال نشست وجود دارد، زیرسازی مناسب و توزیع بار ضروری است.
- برای فضای محوطهای که بهصورت مقطعی با جریان سطحی مواجه است، دیمپل شیت را همراه با کانالهای سطحی هماهنگ کنید.
نتیجهگیری و فراخوان به اقدام
دیمپل شیت یک راهکار فنی و اقتصادی برای مدیریت رطوبت و فشار هیدرواستاتیک است که در پروژههای مختلف مانند زیرزمینها، بامسبزها، پارکینگها و زیرسازی راهها کاربرد دارد. فهم دقیق اینکه دیمپل شیت چیست و در کدام شرایط کاربرد دیمپل شیت میتواند بهترین نتیجه را بدهد، مستلزم بررسی خاک، آبهای محلی، بارگذاری و طراحی تخلیه پروژه است.
اجرای دقیق، انتخاب متریال مناسب و طراحی صحیح شبکه تخلیه، تعیینکننده موفقیت طولانیمدت این راهکار است. تیم فنی ژئوسبز میتواند بر اساس شرایط محلی، یک طرح اجرایی همراه با برآورد هزینه و چکلیست نصب تهیه کند. برای دریافت مشاوره تخصصی و برآورد اولیه همین حالا تماس بگیرید یا مشخصات پروژه را ارسال کنید تا ما یک پیشنهاد فنی و اقتصادی برایتان آماده کنیم. ما را در اینستاگرام دنبال کنید.
