ژئودرین چیست و چرا این روزها در پروژههای عمرانی و فضای سبز حرف اول را میزند؟ ژئودرین یک ژئوکامپوزیت زهکش است که با ترکیب هسته مش پلیمری و لایه ژئوتکستایل وظیفه جمعآوری و تخلیه آب را بهصورت کنترلشده بر عهده دارد. کاربرد ژئودرین در بامهای سبز، پشت دیوارههای حائل و سیستمهای زهکشی فونداسیون باعث میشود سازهها دوام بیشتری داشته باشند و هزینههای نگهداری کاهش یابد. در ادامه با تعریف فنی، ساختار و نحوه عملکرد ژئودرین آشنا میشویم تا بدانید دقیقاً چه زمانی باید از این محصول در پروژهتان استفاده کنید.

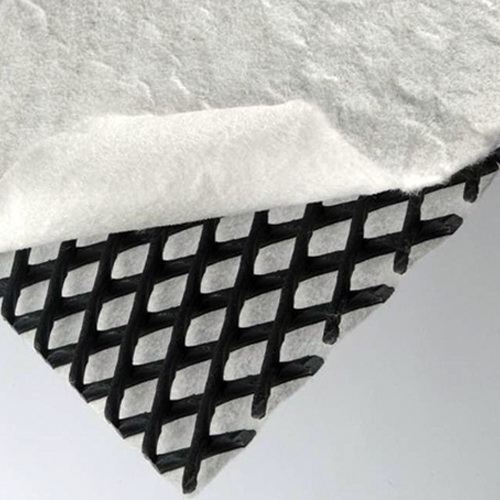

ژئودرین چیست؟

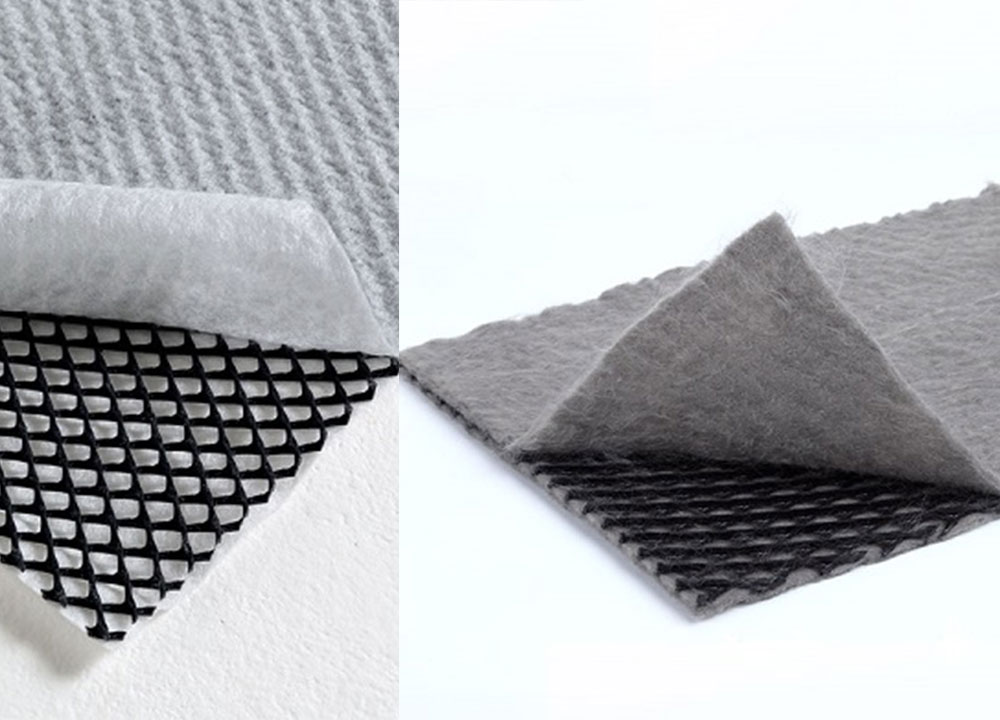

ژئودرین در سادهترین تعریف، یک ژئوکامپوزیت زهکش است که از یک هسته شبکهای (Geonet یا Geocomposite core) و یک یا دو لایه ژئوتکستایل تشکیل میشود. هسته مشبک معمولاً از پلیاتیلن یا پلیپروپیلن ساخته شده و وظیفه اصلی آن ایجاد مسیرهای هدایت آب و تحمل فشار مکانیکی است؛ لایه ژئوتکستایل نقش فیلتر را بازی میکند و مانع ورود ذرات ریز خاک به داخل هسته میشود.
اهمیت ژئودرین در پروژههای عمرانی از اینجا ناشی میشود که این محصول همزمان زهکشی مؤثر، حفاظت لایه آببند و پایداری مکانیکی را فراهم میآورد؛ به همین دلیل در پروژههایی که مدیریت آب و حفاظت از سازه اهمیت دارد، پرسش «ژئودرین چیست» بهسرعت تبدیل به بخشی از فرایند طراحی میشود.
ژئودرین از چه موادی ساخته میشود؟
هسته مشبک (Core): معمولاً از HDPE (پلیاتیلن سنگین) یا گاهی از پلیپروپیلن تولید میشود. این هسته بهصورت شبکهای یا سهبعدی طراحی میشود تا کانالهای مشخص عبور آب ایجاد کند.
لایه ژئوتکستایل: از جنس پلیپروپیلن یا پلیاستر نبافته (Nonwoven) که با روش سوزنزنی یا گرمایی به مش پلیمری تثبیت شده است. این لایه ذرات را فیلتر میکند و از انسداد لایه میانی (ژئونت) جلوگیری میکند.
در برخی مدلها: ممکن است لایه محافظ یا روکش اضافی برای مقاومت در برابر اشعه UV یا سایش و یا امکان برش و نصب سادهتر وجود داشته باشد.
انواع لایهها و فرمها
- ژئودرین مسطح (Geonet): دو صفحه متقاطع از بندها که فضای بین آنها مسیر جریان ایجاد میکند.
- ژئودرین سهبعدی (۳D core): ساختار حجمی با رِیبها یا ستونهای داخلی برای تحمل فشار بیشتر و ذخیره موقت آب.
- ژئودِرین کامپوزیت (Geocomposite): ترکیب هسته مش با یک یا دو لایه ژئوتکستایل (یکطرفه یا دوطرفه) برای عملکرد زهکشی و فیلتراسیون همزمان.
ژئودرین چگونه کار میکند؟ (نحوه عملکرد + مثال کاربردی)
آب نفوذی یا از سطح وارد لایه ژئوتکستایل میشود؛ ژئوتکستایل ذرات معلق را نگه میدارد و آب تمیز از طریق منافذ به هسته مش نفوذ میکند. هسته مش با کانالهای مشخص خود آب را به سمت نقاط خروجی (کفشورها، لولههای جمعآوری یا شیبهای طراحیشده) هدایت میکند و از تجمع غیرقابل کنترل آب جلوگیری مینماید.
جلوگیری از تخریب سازه
فرض کنید در یک بام سبز روی سازه بتنی یک سیستم فاقد ژئودرین اجرا شده است؛ بدون ژئودرین، آب اضافی و رطوبت میتواند به لایه ایزولاسیون (واترپروف) فشار وارد کند یا در طول زمان باعث کاهش عملکرد عایق گردد. با نصب ژئودرین زیر لایه فیلتر خاک و بالای عایق ژئوممبرین (عایق ضد ریشه)، آب مازاد سریعاً به هسته مش منتقل و از آنجا هدایت میشود؛ ژئوتکستایل هم از ورود ذرات خاک به هسته جلوگیری میکند، بنابراین عمر عایق و کل سیستم بام سبز افزایش مییابد. این دقیقاً همان کاربرد ژئودرین است که در پروژههای عمرانی اهمیت زیادی دارد.
انواع ژئودرین و تفاوت آنها
ژئودرین در شکلها و ساختارهای مختلف تولید میشود تا نیازهای متنوع پروژههای عمرانی را پوشش دهد. در ادامه انواع متداول و تفاوتهای کلیدیشان آمده است:
ژئودرین نواری (Strip Drain)
این نوع بهصورت نوارهای پهن (حدودا ۳۰ سانتی) و انعطافپذیر عرضه میشود و برای زهکشی موضعی یا خطوطی با نیاز جمعآوری آب از طول مشخص مناسب است که معمولا در گودهای ساختمانی و تونل ها از این مدل استفاده میشود. نصب سریع، انعطاف در مسیردهی و هزینه نسبتا کم از مزایای آن است؛ اما برای بارگذاری سنگین طراحی نشده است.
ژئودرین پلیمری (Polymeric Geodrain)
هسته این نوع معمولاً از پلیاتیلن یا پلیپروپیلن با خواص مکانیکی بالا ساخته میشود. پلیمریها مقاومت فشاری، پایداری شیمیایی و عمر طولانیتری دارند و در پروژههای صنعتی، پارکینگهای روی بام یا محلهایی که بار مکانیکی زیاد است، کاربرد بیشتری دارند.
ژئودرین بافته و نبافته (Woven / Nonwoven Composite)
در برخی کامپوزیتها، بهجای یا همراه هستهِ مش، از لایههای بافته یا نبافته ژئوتکستایل استفاده میشود تا ویژگیهای فیلتراسیون و ثبات کششی تقویت شوند. «بافته» برای مقاومت کششی و «نبافته» برای فیلتراسیون بهتر بهکار میروند؛ ترکیب صحیح آنها عملکرد ژئودرین را در شرایط مختلف بهینه میکند.
ژئودرین لایهلایه / موجدار (Corrugated / 3D Core)
این خانواده شامل هستههای سهبعدی یا موجدار است که فضای ذخیرهسازی آب و مسیرهای انتقال را افزایش میدهد و در عین حال ظرفیت تحمل بار را بالا نگه میدارد. برای بامهای سبز پرفشار یا نصب روی عایقهای حساس که نیاز به توزیع بار و زهکشی مؤثر دارند، گزینه بسیار مناسبی است.

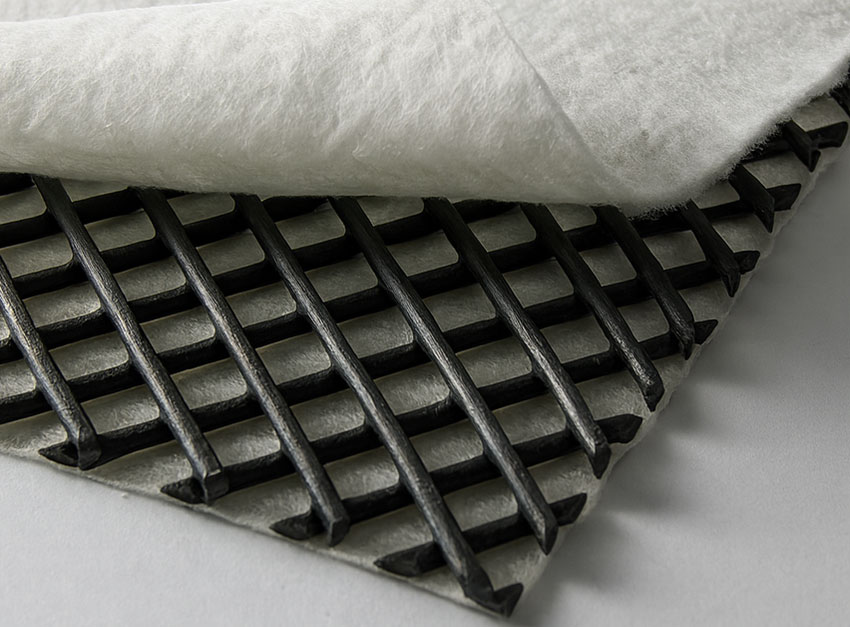

کاربردهای ژئودرین در پروژهها
کاربرد ژئودرین بسیار گسترده است و در جاهایی بهکار میرود که نیاز به زهکشی مطمئن و حفاظت سازهای همزمان باشد. برخی کاربردهای مهم:
- بام سبز و روفگاردن: برای جمعآوری و هدایت آب مازاد از لایه سبز به زهکشها و جلوگیری از نفوذ به عایق.
- پشت دیواره حائل و دیوارهای نگهدارنده: جلوگیری از افزایش فشار هیدرواستاتیک و فیلتر ذرات ریز خاک.
- تونلها و زیرساختهای زیرزمینی: هدایت آب نفوذی و محافظت از روکشهای آببند در شرایط لرزهای و بارگذاری دینامیک.
- پارکینگهای روی بام و سازههای باربر: فراهم آوردن زهکشی در حالی که بارگذاری و پایداری تأمین شود.
- راهسازی و روسازی: بهعنوان لایه زهکش در سطوحی که آب زیرسطحی تهدید به ضعف بستر میکند.
- محوطهسازی، فضاهای شهری و زمینهای ورزشی: برای جلوگیری از آبگرفتگی سریع و افزایش دوام پوششها.
در هر یک از این موارد، پاسخ به «کاربرد ژئودرین» یعنی انتخاب نوعی که بهترین ترکیب زهکشی، فیلتراسیون و تحمل بار را ارائه دهد تا عملکرد سازه در بلندمدت تضمین شود.
مزایا و معایب ژئودرین
مزایا
- افزایش عمر سازه
- سرعت نصب
- مقاومت مکانیکی مناسب
- کاهش نیاز به نگهداری
- سبکی و سهولت حملونقل
معایب / چالشها
- هزینه اولیه بالاتر
- نیاز به نصب صحیح
- مسائل زیستمحیطی
- نیاز به انتخاب مناسب
قیمت ژئودرین و عوامل مؤثر بر آن
قیمت ژئودرین تابع چند عامل فنی و تجاری است؛ برای برآورد دقیق باید این موارد را در نظر گرفت:
- جنس (Material): HDPE با افزودنی UV-stabilizer یا گریدهای تقویتشده هزینه بیشتری دارند.
- ضخامت و ارتفاع هسته: هسته ضخیمتر با سلولهای بزرگتر ظرفیت بار و جریان آب بیشتری دارد و قیمت بالاتری دارد.
- نوع و تعداد لایه ژئوتکستایل: ژئوتکستایل با گرماژ و کیفیت بالاتر قیمت را افزایش میدهد.
- ظرفیت تحمل فشار / تخصصی بودن طرح: محصولات صنعتی با مقادیر مقاومت فشاری بالا معمولاً گرانترند.
- متراژ پروژه و خرید عمده: سفارش عمده قیمت واحد را کاهش میدهد؛ همچنین طول رول و بستهبندی در قیمت موثر است.
- هزینههای جانبی نصب: هزینه نیروی انسانی، زیرسازی، ژئوتکستایل اضافی و حملونقل را باید جداگانه محاسبه کرد.
پاسخ به سوالات پرتکرار
در ادامه، به چند سؤال پرتکرار و کلیدی پاسخ میدهیم:
سوال ۱: ژئودرین یا ژئوتکستایل؟ کدام بهتر است؟
اصلاً نمیشود گفت یکی بهتر از دیگری است؛ چون کاراییشان متفاوت است. ژئودرین لایهی زهکش و انتقالدهندهی آب است. ژئوتکستایل لایهی فیلتر، جداکننده و محافظ است.
در اجرای درست، این دو باید همراه هم استفاده شوند. ژئوتکستایل اجازه نمیدهد ذرات ریز وارد ژئودرین شوند و عملکرد زهکشی کاهش یابد. پس اگر هدفت زهکشی مؤثر است، انتخاب صحیح ژئودرین + ژئوتکستایل ضروری است.
سوال ۲: برای روفگاردن چه ژئودرینی مناسب است؟
در بام سبز، چند ویژگی حیاتی است:
- تحمل فشار بالا
- مقاومت در برابر UV
- هدایت مناسب آب
- عدم آسیب به لایههای عایق
بنابراین یکی از گزینه ها، ژئودرینهای سهبعدی با هسته موجدار (Corrugated) یا ژئودرین پلیمری مقاوم است.
ترجیحاً مدلهایی که ژئوتکستایل نبافته روی آن لمینیت شده تا هم زهکشی و هم فیلتراسیون تضمین شود.
سوال ۳: چه ضخامتهایی در ایران پرمصرف است؟
بر اساس پروژههای اجرایی داخل کشور، رایجترین ضخامتها:
- ۵ میلیمتر → مناسب روفگاردن معمولی و فضاهای سبک
- ۸ میلیمتر → پشت دیوار حائل، پروژههای متوسط
- ۱۰–۱۲ میلیمتر → تونل، پارکینگ، پروژههای سنگین
- ژئودرین نواری ۵۰ تا ۳۰ سانتیمتر → زهکشی خطی یا جمعآوری آب موضعی
انتخاب ضخامت باید براساس بار وارد بر سطح، نوع خاک و میزان آب ورودی انجام شود.
جمعبندی
در مجموع، وقتی میپرسیم ژئودرین چیست یا چرا در پروژههای عمرانی اهمیت دارد، پاسخ مشخص است: ژئودرین یک لایهی زهکشی مطمئن و سبک است که با هدایت اصولی آب، از تخریب سازهها، تجمع رطوبت و فرسایش جلوگیری میکند. کاربرد ژئودرین از روفگاردن و تونل تا دیواره حائل و راهسازی گسترده است و انتخاب صحیح نوع آن، عمر سازه را چند برابر میکند. ما را در اینستاگرام دنبال کنید تا از محصولات جدید ما باخبر شوید.
