جمع شدن آب پشت دیوار حائل فقط به نم‌زدگی یا ایجاد لکه روی سطح دیوار محدود نمی‌شود. وقتی آب راه خروج مناسبی نداشته باشد، در پشت سازه جمع می‌شود و فشار بیشتری به دیوار وارد می‌کند. این فشار می‌تواند به‌مرور باعث ترک‌خوردگی، تغییر شکل، شسته‌شدن خاک و کاهش پایداری دیوار شود. به همین دلیل، زهکشی و آب‌بندی باید از همان مرحله طراحی و پیش از خاک‌ریزی پشت دیوار در نظر گرفته شوند.
چرا آب پشت دیوار حائل جمع می‌شود؟
تجمع آب معمولاً نتیجه یک عامل واحد نیست. در بسیاری از پروژه‌ها، ترکیبی از بارندگی، شیب نامناسب زمین، خاک کم‌نفوذ و اجرای ناقص سیستم زهکشی باعث می‌شود آب در فضای پشت دیوار باقی بماند. شناخت علت اصلی اهمیت زیادی دارد؛ زیرا اجرای یک راه‌حل موقت، بدون اصلاح مسیر حرکت آب، معمولاً مشکل را بعد از مدتی دوباره برمی‌گرداند.
- نفوذ آب باران و آب‌های سطحی
- نبود مسیر خروج آب
- اجرای نادرست خاک‌ریزی و مصالح پشت دیوار
جمع شدن آب پشت دیوار حائل چه خطراتی دارد؟
تجمع آب در پشت دیوار حائل می‌تواند هم به خود سازه و هم به خاک اطراف آن آسیب بزند. شدت این آسیب‌ها به ارتفاع دیوار، نوع خاک، مقدار آب و کیفیت اجرای سازه بستگی دارد. مهم‌ترین خطرات عبارت‌اند از:
- افزایش فشار هیدرواستاتیکی: آب جمع‌شده فشاری اضافی به پشت دیوار وارد می‌کند. هرچه ارتفاع آب بیشتر شود، این فشار نیز افزایش پیدا می‌کند و ممکن است از مقدار درنظرگرفته‌شده در طراحی فراتر برود.
- ترک‌خوردگی و تغییر شکل دیوار: فشار مداوم آب می‌تواند باعث ایجاد ترک، برآمدگی، جابه‌جایی یا انحراف دیوار شود. این نشانه‌ها معمولاً به‌تدریج ظاهر می‌شوند، اما در صورت بی‌توجهی ممکن است به خرابی جدی منجر شوند.
- شسته‌شدن خاک پشت دیوار: حرکت آب می‌تواند ذرات ریز خاک را با خود حمل کند. این اتفاق در پشت دیوار حفره ایجاد می‌کند و ممکن است باعث نشست زمین، خالی‌شدن زیر کف‌سازی یا کاهش پایداری خاک شود.
- نم‌زدگی و شوره‌زدگی: عبور رطوبت از دیوار، لکه‌های نم، شوره و تخریب پوشش سطحی را به‌دنبال دارد. این نشانه‌ها فقط یک مشکل ظاهری نیستند و می‌توانند از وجود آب محبوس‌شده در پشت سازه خبر دهند.
- کاهش عمر مفید سازه: تماس دائمی با رطوبت، یخ‌زدگی و ذوب متوالی، خوردگی اجزای فلزی و افزایش تنش واردشده به دیوار، در مجموع عمر مفید سازه را کاهش می‌دهد.
نکته مهم این است که آب‌بندی به‌تنهایی این فشار را از بین نمی‌برد. ممکن است لایه آب‌بند از نفوذ رطوبت به بدنه دیوار جلوگیری کند، اما اگر آب تخلیه نشود، همچنان پشت سازه باقی می‌ماند. به همین دلیل، زهکشی و آب‌بندی دو عملکرد متفاوت اما مکمل دارند.

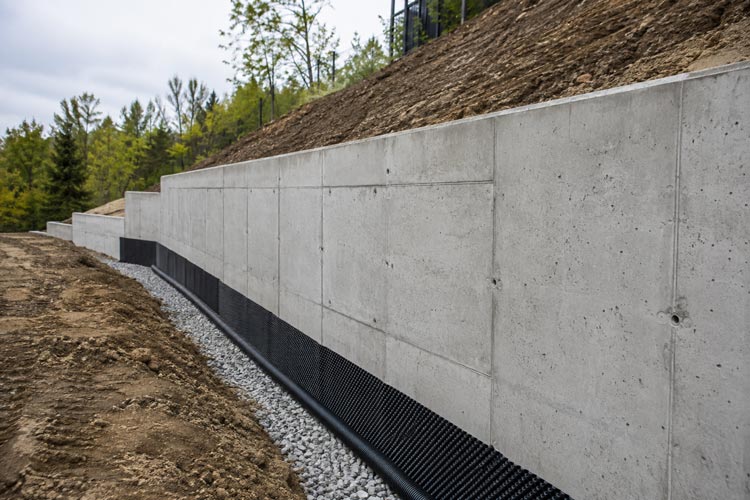

زهکشی پشت دیوار حائل چگونه اجرا می‌شود؟
هدف از زهکشی پشت دیوار حائل این است که آب پیش از جمع‌شدن و ایجاد فشار، دریافت و به محل مناسبی هدایت شود. طراحی این سیستم باید براساس ارتفاع دیوار، جنس خاک، میزان آب‌های سطحی و شرایط محل پروژه انجام شود. یک سیستم اصولی معمولاً از مسیر انتقال آب، لایه زهکش، فیلتر خاک و خروجی مناسب تشکیل می‌شود.
- ایجاد مسیر مناسب برای خروج آب
- استفاده از پنل زهکش یا ژئودرین
- نصب ژئوتکستایل برای جلوگیری از ورود خاک به مسیر زهکشی
در یک اجرای اصولی، نوار ژئودرین وظیفه انتقال آب را برعهده دارد و ژئوتکستایل از ورود ذرات خاک به این مسیر جلوگیری می‌کند. ترکیب درست این دو لایه، در کنار یک خروجی مناسب، می‌تواند فشار آب پشت دیوار حائل را به شکل مؤثری کنترل کند
تفاوت زهکشی و آب‌بندی دیوار حائل چیست؟
زهکشی و آب‌بندی دیوار حائل دو کار متفاوت انجام می‌دهند و نباید به‌جای یکدیگر استفاده شوند. زهکشی برای جمع‌آوری و انتقال آب طراحی می‌شود. این سیستم کمک می‌کند آب واردشده به خاک پشت دیوار، پیش از تجمع و ایجاد فشار، به مسیر خروج هدایت شود. در مقابل، آب‌بندی برای جلوگیری از نفوذ رطوبت به بدنه دیوار به کار می‌رود. لایه آب‌بند اجازه نمی‌دهد آب موجود در خاک به سطح بتن، بلوک یا سایر اجزای دیوار نفوذ کند.
به زبان ساده:
- زهکشی، آب را از پشت دیوار خارج می‌کند.
- آب‌بندی، مانع عبور رطوبت به داخل دیوار می‌شود.
- زهکشی، فشار آب را کاهش می‌دهد.
- آب‌بندی، از سطح و ساختار دیوار در برابر رطوبت محافظت می‌کند.
یکی از اشتباهات رایج این است که فقط لایه آب‌بند اجرا شود و برای خروج آب هیچ مسیری در نظر گرفته نشود. در چنین شرایطی، ممکن است سطح دیوار خشک بماند، اما آب همچنان در پشت سازه جمع شود و فشار هیدرواستاتیکی افزایش پیدا کند.
از طرف دیگر، اجرای زهکشی بدون آب‌بندی نیز همیشه کافی نیست. اگر دیوار در تماس مداوم با خاک مرطوب باشد، بخشی از رطوبت می‌تواند از سطح آن عبور کند و باعث نم‌زدگی، شوره‌زدگی یا آسیب به پوشش‌های داخلی شود.
به همین دلیل، در بسیاری از پروژه‌ها بهترین راهکار استفاده هم‌زمان از هر دو سیستم است. در این حالت، لایه آب‌بند از نفوذ رطوبت جلوگیری می‌کند و سیستم زهکشی آب را از پشت دیوار خارج می‌سازد. البته نیاز به اجرای هم‌زمان این دو سیستم به شرایط پروژه بستگی دارد. ارتفاع دیوار، نوع خاک، میزان بارندگی، سطح آب زیرزمینی و حساسیت سازه از عواملی هستند که باید هنگام انتخاب روش مناسب بررسی شوند.
چه زمانی از ژئوممبران PVC پشت دیوار حائل استفاده می‌شود؟
ژئوممبران PVC می‌تواند به‌عنوان یک لایه آب‌بند روی سطح پشت دیوار حائل اجرا شود. این لایه میان خاک مرطوب و بدنه دیوار قرار می‌گیرد و احتمال نفوذ آب به سازه را کاهش می‌دهد.
استفاده از ژئوممبران PVC معمولاً در شرایط زیر بیشتر مورد توجه قرار می‌گیرد:
- پروژه‌هایی که خاک پشت دیوار برای مدت طولانی مرطوب باقی می‌ماند.
- دیوارهایی که در مناطق پرباران یا دارای رطوبت بالا اجرا می‌شوند.
- سازه‌هایی که در مجاورت باغچه، فضای سبز یا سیستم آبیاری قرار دارند.
- دیوارهایی که در بخش داخلی ساختمان یا فضای قابل استفاده قرار گرفته‌اند.
- پروژه‌هایی که نم‌زدگی یا نفوذ آب می‌تواند خسارت جدی ایجاد کند.
- مکان‌هایی که سطح آب زیرزمینی بالاست یا احتمال تماس دائم با آب وجود دارد.
در چنین شرایطی، ژئوممبران PVC می‌تواند سطح دیوار را در برابر نفوذ رطوبت محافظت کند. انعطاف‌پذیری این محصول کمک می‌کند روی سطوح مختلف اجرا شود و در صورت نصب صحیح، یک پوشش پیوسته ایجاد کند. نکته مهم این است که ژئوممبران جایگزین سیستم زهکشی نیست. اگر آب پشت دیوار جمع شود، حتی یک لایه آب‌بند مناسب نیز فشار ناشی از تجمع آب را حذف نمی‌کند.
اشتباهات رایج در اجرای زهکشی دیوار حائل
بخش زیادی از مشکلات دیوارهای حائل به نبود سیستم زهکشی مربوط نیست، بلکه نتیجه اجرای ناقص یا نادرست آن است. ممکن است تمام اجزای اصلی در پروژه استفاده شده باشند، اما یک خطای کوچک باعث کاهش عملکرد کل سیستم شود.
- استفاده از مصالح نامناسب پشت دیوار
- نبود خروجی مناسب برای آب
- حذف لایه فیلتر خاک
- نصب نادرست پنل زهکش
- اجرای آب‌بندی بدون زهکشی
- مسدودشدن مسیر خروج آب
نکته مهم این است که عملکرد سیستم زهکشی فقط در روز اجرای پروژه سنجیده نمی‌شود. یک سیستم اصولی باید در طول زمان نیز مسیر عبور آب را باز نگه دارد و در برابر فشار خاک، ورود ذرات ریز و آسیب‌های اجرایی مقاوم باشد
بهترین سیستم زهکشی برای دیوار حائل کدام است؟
برای همه دیوارهای حائل نمی‌توان یک سیستم زهکشی ثابت و یکسان پیشنهاد کرد. انتخاب روش مناسب به شرایط واقعی پروژه بستگی دارد و باید پیش از خاک‌ریزی پشت دیوار بررسی شود.
مهم‌ترین عوامل مؤثر در طراحی سیستم زهکشی عبارت‌اند از:
- ارتفاع و طول دیوار حائل
- نوع و دانه‌بندی خاک پشت دیوار
- میزان بارندگی و آب‌های سطحی
- سطح آب زیرزمینی
- محل تخلیه آب
- فضای موجود برای اجرای لایه‌های زهکش
- میزان حساسیت سازه به رطوبت
- فشار خاک و شرایط خاک‌ریزی
یکی از ترکیب‌های رایج برای کنترل آب پشت دیوار حائل شامل اجزای زیر است:
نوار ژئودرین + ژئوتکستایل فیلتر + لایه آب‌بند مناسب
در این سیستم، هر لایه وظیفه مشخصی دارد:
- نوار ژئودرین آب را از سطح پشت دیوار دریافت می‌کند و به سمت مسیر خروج هدایت می‌کند.
- ژئوتکستایل فیلتر مانع ورود ذرات ریز خاک به فضای زهکشی می‌شود.
- لایه آب‌بند از نفوذ رطوبت به بدنه دیوار جلوگیری می‌کند.
- لوله یا کانال خروجی آب جمع‌آوری‌شده را از محدوده سازه دور می‌کند.
این ترکیب زمانی عملکرد مناسبی دارد که تمام اجزا به‌صورت هماهنگ اجرا شوند. نصب بهترین پنل زهکش بدون خروجی مناسب، یا استفاده از لایه آب‌بند بدون تخلیه آب، نمی‌تواند مشکل را به‌طور کامل برطرف کند.
در پروژه‌هایی که فضای پشت دیوار محدود است، استفاده از نوار ژئودرین می‌تواند در مقایسه با لایه‌های ضخیم شن و سنگ، فضای کمتری اشغال کند. بااین‌حال، ظرفیت انتقال آب، مقاومت فشاری و نحوه اتصال پنل‌ها باید براساس مشخصات پروژه انتخاب شود.
سوالات متداول درباره زهکشی دیوار حائل
آیا آب جمع‌شده می‌تواند باعث تخریب دیوار حائل شود؟
بله. تجمع آب باعث افزایش فشار هیدرواستاتیکی پشت دیوار می‌شود. این فشار می‌تواند به‌مرور باعث ترک‌خوردگی، تغییر شکل، جابه‌جایی یا کاهش پایداری دیوار شود. در شرایط شدید، احتمال خرابی بخشی از سازه نیز وجود دارد.
آیا لوله زهکش به‌تنهایی کافی است؟
در بیشتر پروژه‌ها خیر. لوله زهکش فقط آبی را تخلیه می‌کند که به آن رسیده باشد. برای هدایت آب از سطح پشت دیوار به لوله، معمولاً به لایه‌ای مانند نوار ژئودرین یا مصالح دانه‌ای نیاز است. همچنین باید از ورود ذرات خاک به لوله جلوگیری شود؛ در غیر این صورت مسیر زهکشی به‌تدریج مسدود خواهد شد.
ژئوتکستایل چه نقشی در زهکشی دیوار حائل دارد؟
ژئوتکستایل نقش فیلتر و جداکننده را برعهده دارد. این لایه اجازه عبور آب را می‌دهد، اما مانع ورود بخش زیادی از ذرات ریز خاک به داخل ژئودرین، شن زهکش یا لوله سوراخ‌دار می‌شود. نبود ژئوتکستایل مناسب می‌تواند باعث گرفتگی تدریجی سیستم و کاهش ظرفیت خروج آب شود.
تفاوت ژئودرین و شن زهکش چیست؟
شن زهکش با ایجاد فضای خالی میان دانه‌ها، امکان حرکت آب را فراهم می‌کند؛ اما برای اجرای آن به ضخامت بیشتر، حمل مصالح و فضای کافی نیاز است. ژئودرین یک پنل مهندسی‌شده است که روی سطح پشت دیوار نصب می‌شود و آب را به سمت پایین هدایت می‌کند. این محصول معمولاً فضای کمتری اشغال می‌کند و می‌تواند سطح دیوار را به‌صورت یکنواخت‌تری پوشش دهد.
انتخاب میان این دو روش به فضای اجرا، میزان آب، ارتفاع دیوار، هزینه حمل مصالح و شرایط پروژه بستگی دارد.
آیا پشت دیوار حائل به ژئوممبران نیاز است؟
همه دیوارهای حائل الزاماً به ژئوممبران نیاز ندارند. در پروژه‌هایی که دیوار در تماس دائمی با خاک مرطوب قرار دارد، احتمال نفوذ آب بالاست یا فضای داخلی پشت دیوار نسبت به رطوبت حساس است، استفاده از ژئوممبران می‌تواند مفید باشد.
بااین‌حال، ژئوممبران فقط نقش آب‌بند دارد و جایگزین زهکشی نیست. برای کاهش فشار آب، همچنان باید مسیر خروج مناسبی در نظر گرفته شود.
جمع‌بندی
جمع شدن آب پشت دیوار حائل می‌تواند به‌مرور فشار واردشده به سازه را افزایش دهد، خاک را بشوید، مسیرهای خالی ایجاد کند و عمر مفید دیوار را کاهش دهد. برای جلوگیری از این مشکلات، آب باید پیش از تجمع جمع‌آوری و از محدوده پشت دیوار خارج شود. استفاده هماهنگ از نوار ژئودرین، ژئوتکستایل فیلتر، لایه آب‌بند و خروجی مناسب، یکی از روش‌های رایج برای کنترل رطوبت و فشار آب است.
مهم‌ترین نکته این است که سیستم زهکشی باید در مرحله طراحی و پیش از خاک‌ریزی پشت دیوار مشخص شود. اصلاح یا اضافه‌کردن زهکشی پس از تکمیل دیوار، معمولاً دشوار، پرهزینه و در بعضی پروژه‌ها نیازمند تخریب بخشی از محوطه است. به همین دلیل، بررسی نوع خاک، حجم احتمالی آب، محل خروج و انتخاب مصالح مناسب، پیش از شروع اجرا می‌تواند از خسارت‌های آینده جلوگیری کند.
